Ako sa z hotových modulov stane jedna budova
Moduly dovezieme na pripravené stavenisko, zdvihneme ich na základy, presne vyrovnáme a spojíme. Následne sa dokončia spoje podláh, stien, stropov, fasády a technických inštalácií.
Od výrobnej haly po dokončenú modulárnu budovu
Konkrétny postup závisí od počtu modulov, vybavenia, prístupu na pozemok a požadovaného dokončenia spojov. Základný princíp je však pri väčšine realizácií rovnaký.
Miesto pre fotografiu dopravy modulu
Doprava modulov
Hotové moduly sa naložia na valníkové vozidlá a prepravia na stavbu. Pri väčších rozmeroch zabezpečujeme nadrozmernú dopravu, potrebné povolenia a podľa trasy aj sprievodné vozidlá.
Miesto pre fotografiu zdvíhania modulu
Vyloženie a manipulácia
Modul sa zdvíha hydraulickou rukou alebo samostatným žeriavom. Výber techniky závisí od hmotnosti, vzdialenosti uloženia, výšky zdvihu a dostupného priestoru na stavenisku.
Miesto pre fotografiu osadenia na základy
Uloženie a vyrovnanie
Modul sa uloží na pripravené podporné body. Skontroluje sa poloha, výška a rovinnosť. Drobné rozdiely možno vyrovnať oceľovými podkladovými plechmi.
Miesto pre fotografiu mechanického spojenia

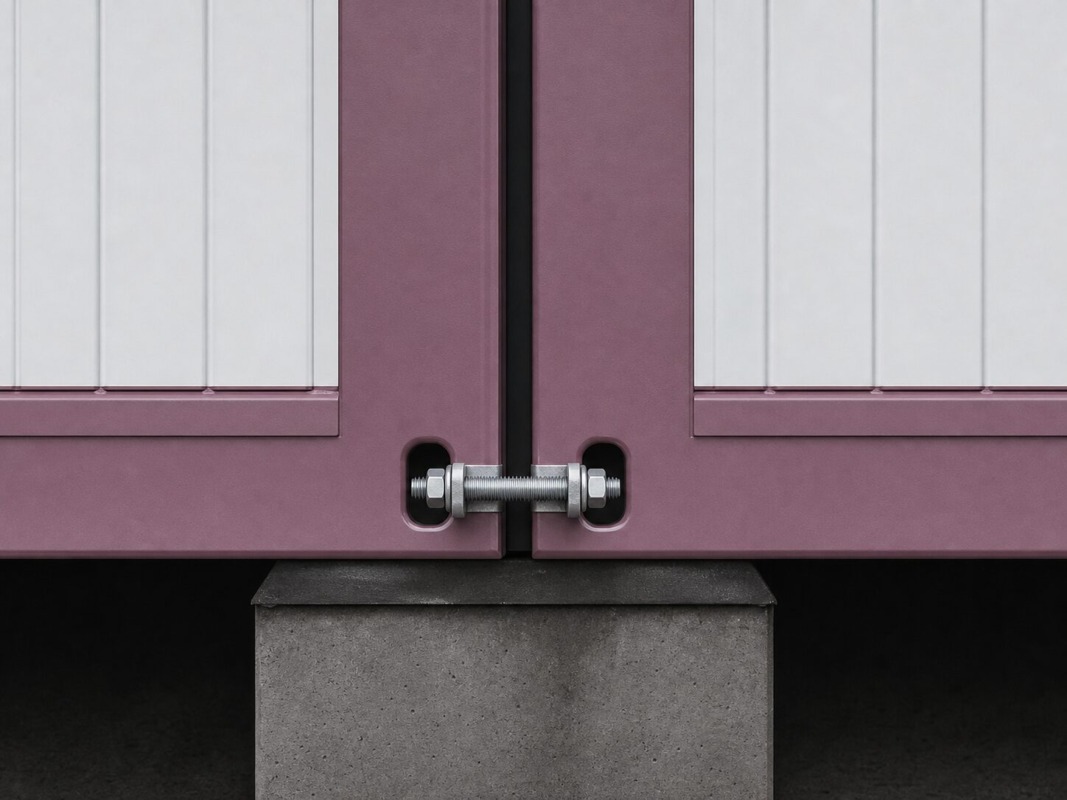

Spojenie modulov skrutkami alebo zváraním
Jednotlivé moduly zostavy sa presne prisunú k sebe a spoja sťahovacími skrutkami alebo zvarením do jedného celku. Spôsob a poloha spojov sa riadia statikou a montážnym návodom.
Miesto pre fotografiu tesnenia spojov
Izolovanie a utesnenie spojov
Spoje podlahy, stien, strechy a fasády sa doplnia izoláciou, tesneniami, páskami a krycími prvkami podľa konkrétneho montážneho detailu.
Miesto pre fotografiu dokončovacích prác

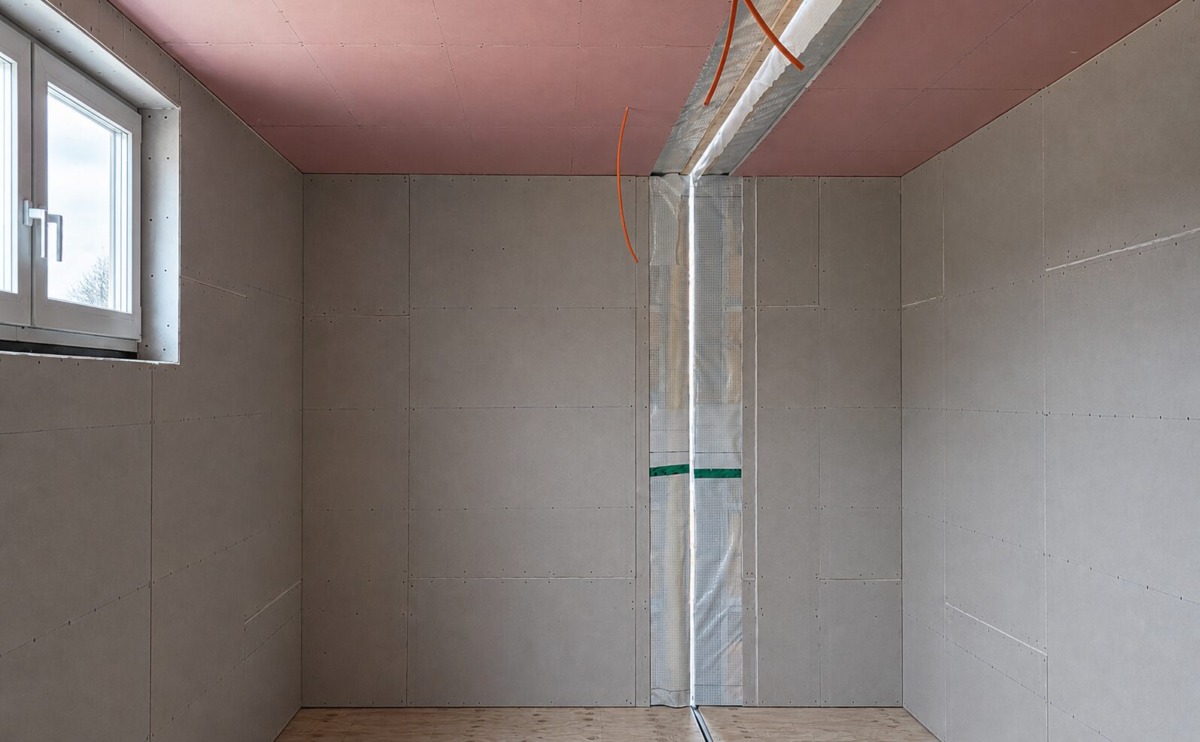

Dokončenie interiéru, fasády a rozvodov
Prepoja sa technické inštalácie a dokončia viditeľné spoje. Pri hladkom interiéri sa dopĺňajú finálne vrstvy podlahy, stien a stropu až po spojení modulov.
Hydraulická ruka alebo samostatný žeriav
Bežný modul možno často vyložiť priamo vozidlom s hydraulickou rukou. Orientačne je toto riešenie vhodné pri moduloch do približne 5 ton, ak je možné vozidlo pristaviť dostatočne blízko k miestu osadenia.
Pri vyššej hmotnosti, väčšej vzdialenosti od vozidla, ukladaní na poschodie alebo komplikovanom prístupe sa používa samostatný žeriav s vhodnou nosnosťou a dosahom.
Miesto pre technický výkres spoja modulov
Mechanický spoj musí byť pevný, izolovaný a chránený
Oceľové rámy sa podľa projektu spoja sťahovacími skrutkami alebo zvarením. Následne sa podľa polohy spoja doplnia vrstvy, ktoré zabezpečujú tepelnú izoláciu, vzduchotesnosť, ochranu pred vodou a finálny vzhľad.
- tesniaca guma
- krycí plech
- bitúmenová páska
- butylkaučuková páska
- systémová spojovacia páska
- PUR pena
- minerálna vlna
- parozábrana
- plastové profily
- nerezové lišty
Presný detail nie je univerzálny: Použité materiály a poradie vrstiev závisia od podlahy, steny, strechy, fasády a požadovanej úrovne dokončenia.
Rýchly priznaný spoj alebo súvislá podlaha
Voľba ovplyvní výsledný vzhľad, cenu aj čas dokončovania na stavbe. Potrebnú úroveň treba určiť ešte pred výrobou modulov.
Prechodová lišta
Spoj hotových podláh sa prekryje nerezovou alebo inou prechodovou lištou. Montáž je rýchla, ale prechod medzi modulmi zostáva viditeľný.
- vhodné pre kancelárie a technické priestory,
- minimum mokrých alebo dokončovacích prác,
- jednoduchý servis a prípadná demontáž.
Hladký alebo prekrytý spoj
PVC sa môže prepojiť a zvariť alebo sa finálna podlahová skladba dokončí súvislo až po montáži. Toto riešenie je prácnejšie, ale spoj je menej viditeľný.
- vhodné pre domy, školy a reprezentatívne priestory,
- možnosť prekryť hranicu medzi modulmi,
- dlhšie dokončovanie na mieste.
Ako môžu vyzerať spoje po dokončení
Modulárna budova môže priznať oceľový raster alebo môže po dokončení pôsobiť ako súvislá klasická stavba. Výsledok závisí od zvolenej konštrukcie a povrchov.
Priznaný interiérový spoj
Spoj stien alebo stropov sa prekryje plechovým kaslíkom či krycím profilom. Ide o najrýchlejšie a cenovo najvýhodnejšie riešenie.
Hladký interiérový spoj
Rám sa pripraví zarovno s povrchom a po montáži sa spoj dokončí laminom, sadrokartónom alebo iným obkladom. Vyžaduje viac práce na mieste.
Prekrytý fasádny spoj
Pri štandardnom plechu T8 zostáva raster modulov viditeľný. WPC, drevo, Cetris, omietka alebo iná fasáda môže spoje čiastočne alebo úplne prekryť.
Najistejšie riešenie je montáž tímom RIKOSTAV
Montáž je súčasťou dodávky iba vtedy, ak je uvedená v cenovej ponuke alebo zmluve. Rozsah môže zahŕňať osadenie, spojenie modulov, dokončenie spojov aj dohodnuté napojenia.
Montáž zabezpečuje RIKOSTAV
- koordinujeme dopravu a poradie modulov,
- zabezpečíme odborné osadenie a spojenie,
- použijeme určené tesniace a krycie detaily,
- rozsah dokončovacích prác určí ponuka.
Montáž zabezpečuje zákazník
- montážnikov musí zaškoliť výrobca,
- je nutné dodržať montážny návod,
- nesprávna manipulácia môže poškodiť modul,
- výrobca nezodpovedá za vady spôsobené chybnou montážou.
Podmienky montáže preverujeme ešte pred dopravou
Na základe počtu, rozmerov a hmotnosti modulov určíme vhodnú manipulačnú techniku a poradie osadenia. Zákazník musí zabezpečiť hotové základy, prístupovú cestu a pracovný priestor.
Vodu a elektrinu pripravíme podľa spôsobu napojenia na stavbe
Prestupy a prípojné body môžu byť vedené cez obvodovú stenu, podlahu alebo oceľový rám. Ich typ a presnú polohu treba určiť pred výrobou, aby nadväzovali na pripravené rozvody a zostali bezpečne prístupné.
Napojenie na vodu
Spôsob prestupu vyberáme podľa umiestnenia prípojky, typu základov a možnosti prístupu pod modul.
Miesto pre fotografiu napojenia vody cez stenu
Napojenie cez stenu
Prípojný bod je vyvedený cez obvodovú stenu na dohodnutom mieste. Po napojení sa prestup prekryje plechovým kaslíkom s izoláciou, ktorý chráni vedenie a upraví detail napojenia.
Miesto pre fotografiu napojenia vody cez podlahu
Napojenie cez podlahu
Potrubie je vyvedené smerom pod modul a napojí sa na pripravenú prípojku pri základoch. Po napojení sa prestup zaleje betónom. Jeho polohu treba vopred zosúladiť so základmi.
Napojenie elektriny
Elektrický prívod môže byť pripravený ako rýchlo dostupná zásuvka alebo ako pevný káblový prívod vedený zdola k rozvádzaču.
Miesto pre fotografiu elektrickej zásuvky na stene
Zásuvka na stene
Vonkajšia prípojná zásuvka je osadená na fasáde modulu na ľahko dostupnom mieste. Umožňuje rýchle pripojenie pripraveným káblom.
Miesto pre fotografiu elektrickej zásuvky v ráme
Zásuvka v ráme
Prípojná zásuvka je integrovaná do oceľového rámu. Je chránená konštrukciou modulu a zároveň zostáva prístupná na zapojenie a kontrolu.
Miesto pre fotografiu elektrického prívodu cez podlahu
ACDUR alebo prívod k rozvádzaču cez podlahu
Hlavný prívod sa vedie zdola v ochrannej chráničke ACDUR alebo priamo cez podlahu k vnútornému rozvádzaču. Prestup a prierez kábla sa určia podľa elektroprojektu.
Rozsah dodávky: Napojenie vody a elektriny nie je bežnou súčasťou dodávky modulu. RIKOSTAV ho môže zabezpečiť po dohode za príplatok.
Máte pripravený pozemok a potrebujete naplánovať montáž?
Pošlite nám pôdorys zostavy, miesto dodania, fotografie prístupu a požadovaný termín. Navrhneme dopravu, manipulačnú techniku a rozsah montážnych prác.
Predbežné posúdenie zahŕňa
- spôsob dopravy modulov,
- hydraulickú ruku alebo žeriav,
- poradie osadenia zostavy,
- rozsah spájania a utesnenia,
- požadovanú úroveň dokončenia.
