Ako je postavený modul RIKOSTAV
Každý modul tvorí samonosný oceľový rám, podlaha, obvodové steny a strecha. Rozmery, izolácie, povrchy aj technické vybavenie prispôsobujeme účelu stavby – od jednoduchej kancelárie až po školu, ubytovanie alebo rodinný dom.
Čo sa dá postaviť z našich modulov
Modul nie je iba jednoduchý kontajner. Z jednotlivých oceľových modulov vieme vytvoriť plnohodnotnú budovu – od malej kancelárie alebo chaty až po rodinný dom, školu, ubytovňu či rozsiahly prevádzkový objekt. Moduly sa spájajú vedľa seba, za sebou aj nad sebou.
Maximálny rozmer jedného modulu
Rozmery modulu vyrábame na mieru. Väčší modul si vyžaduje individuálne riešenie dopravy, manipulácie a statiky.
Budova z viacerých modulov
Spájaním modulov možno vytvoriť budovu prakticky akéhokoľvek rozmeru a dispozície. Rozdelenie na moduly sa navrhne podľa projektu, výroby a dopravy.
Viacpodlažné riešenie
Konštrukciu vieme pripraviť aj pre dvoj- alebo trojpodlažnú budovu. Počet podlaží a zosilnenie rámov musí potvrdiť statika.
Od jednoduchej po celoročnú budovu
Hrúbku izolácie a celú skladbu stien aj strechy prispôsobíme tomu, či ide o jednoduchú prevádzku, kanceláriu alebo celoročne využívaný dom.
Zosilnená podlaha
Pre garáže, dielne, technické miestnosti alebo ťažšie zariadenia vieme navrhnúť podlahu s vyššou nosnosťou. Požadované zaťaženie treba uviesť pred výrobou.
Budova pripravená na používanie
Moduly môžu obsahovať okná, dvere, elektroinštaláciu, vodu, kanalizáciu, sanitu, kúrenie, klimatizáciu, vetranie aj finálne povrchy.
Pri plánovaní si premyslite: Na čo bude budova slúžiť, akú približnú veľkosť a dispozíciu potrebujete, či bude jednopodlažná alebo viacpodlažná a aké vybavenie má obsahovať. Na základe toho vám odporučíme vhodný počet modulov a technickú skladbu.
Vyberte si oblasť, ktorú potrebujete riešiť
Hlavné technické témy sme rozdelili do štyroch častí. Zákazník v nich nájde praktické vysvetlenie a projektant podmienky, ktoré treba zohľadniť pri návrhu stavby.

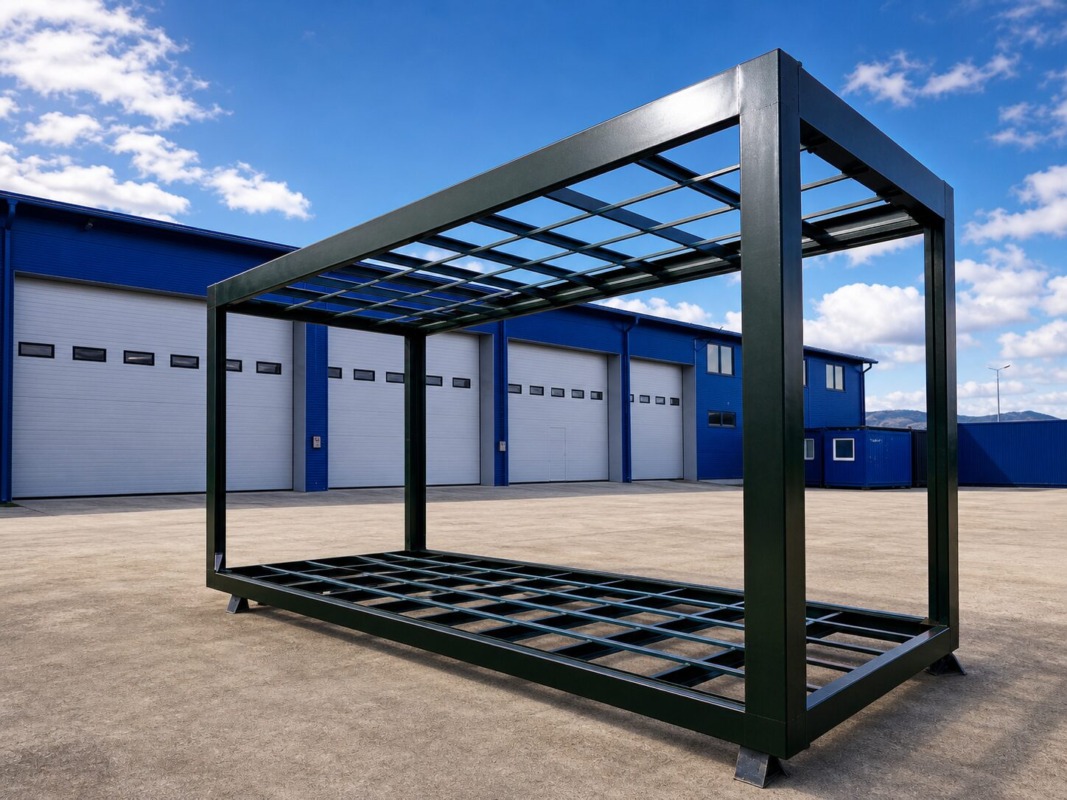

Modul a jeho konštrukcia
Rozmery, svetlá výška, oceľový rám a presné princípy podlahy, stien, strechy a odvodnenia.
- štandardné a atypické rozmery
- nosnosť podlahy a strechy
- skladby a hrúbky izolácií
- otvory, presklenia a statika
- spôsoby odvodu dažďovej vody

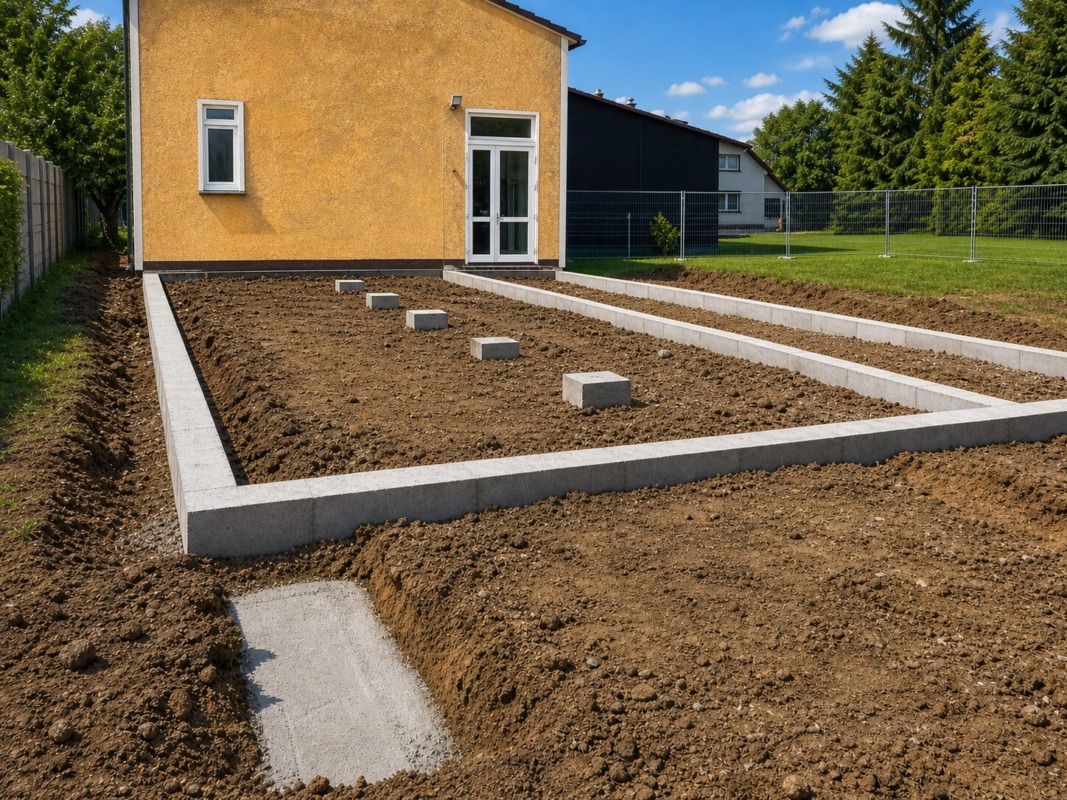

Základy a príprava stavby
Čo musí byť hotové pred dovezením modulov, aby ich bolo možné bezpečne osadiť, vyrovnať a pripojiť.
- betónové kocky, pätky, pásy alebo zemné skrutky
- rovinnosť a minimálna výška nad terénom
- odvedenie vody od základov
- pripravené prípojky inžinierskych sietí
- prístup pre kamión a priestor pre žeriav

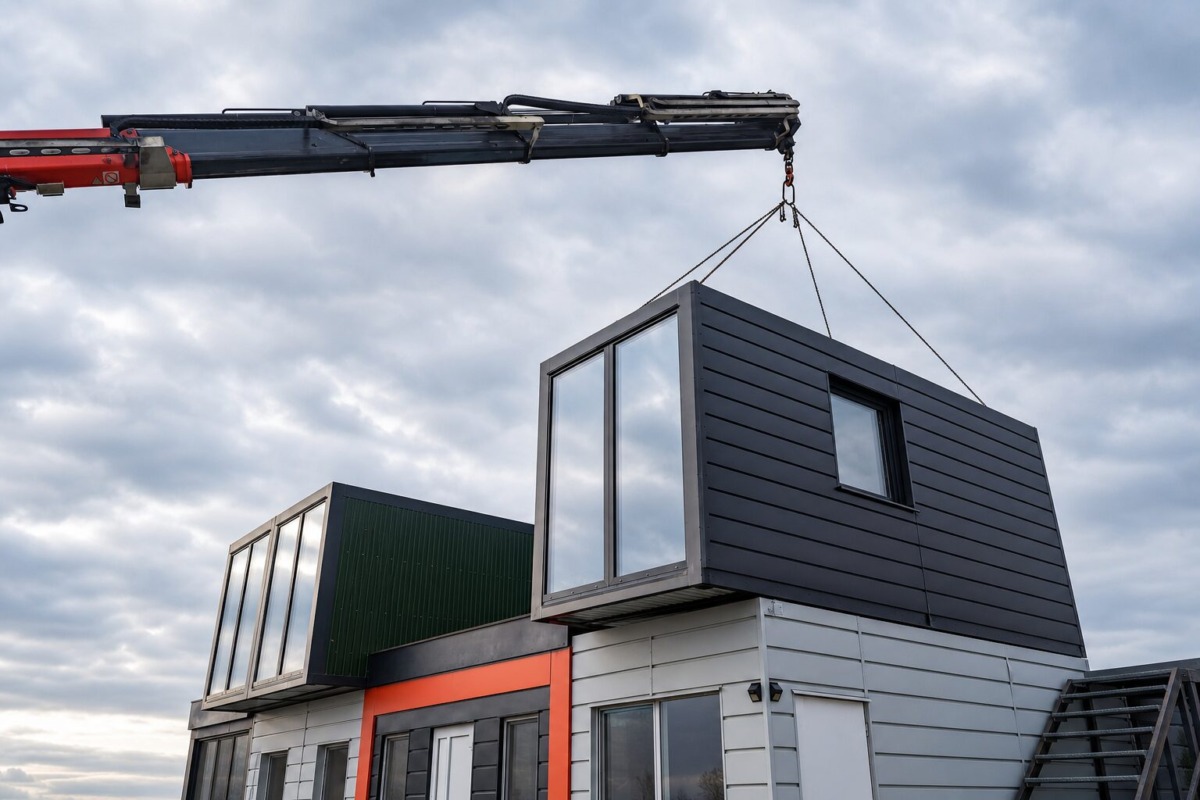

Doprava, vykládka a montáž
Ako prebieha doprava modulov na stavbu, ich bezpečné vyloženie, presné osadenie a dokončenie spojov medzi jednotlivými časťami budovy.
- štandardná a nadrozmerná doprava
- vyloženie a osadenie hydraulickou rukou alebo žeriavom
- vyrovnanie a mechanické spojenie modulov
- utesnenie podlahy, stien, stropu a fasády
- priznané alebo hladké interiérové spoje

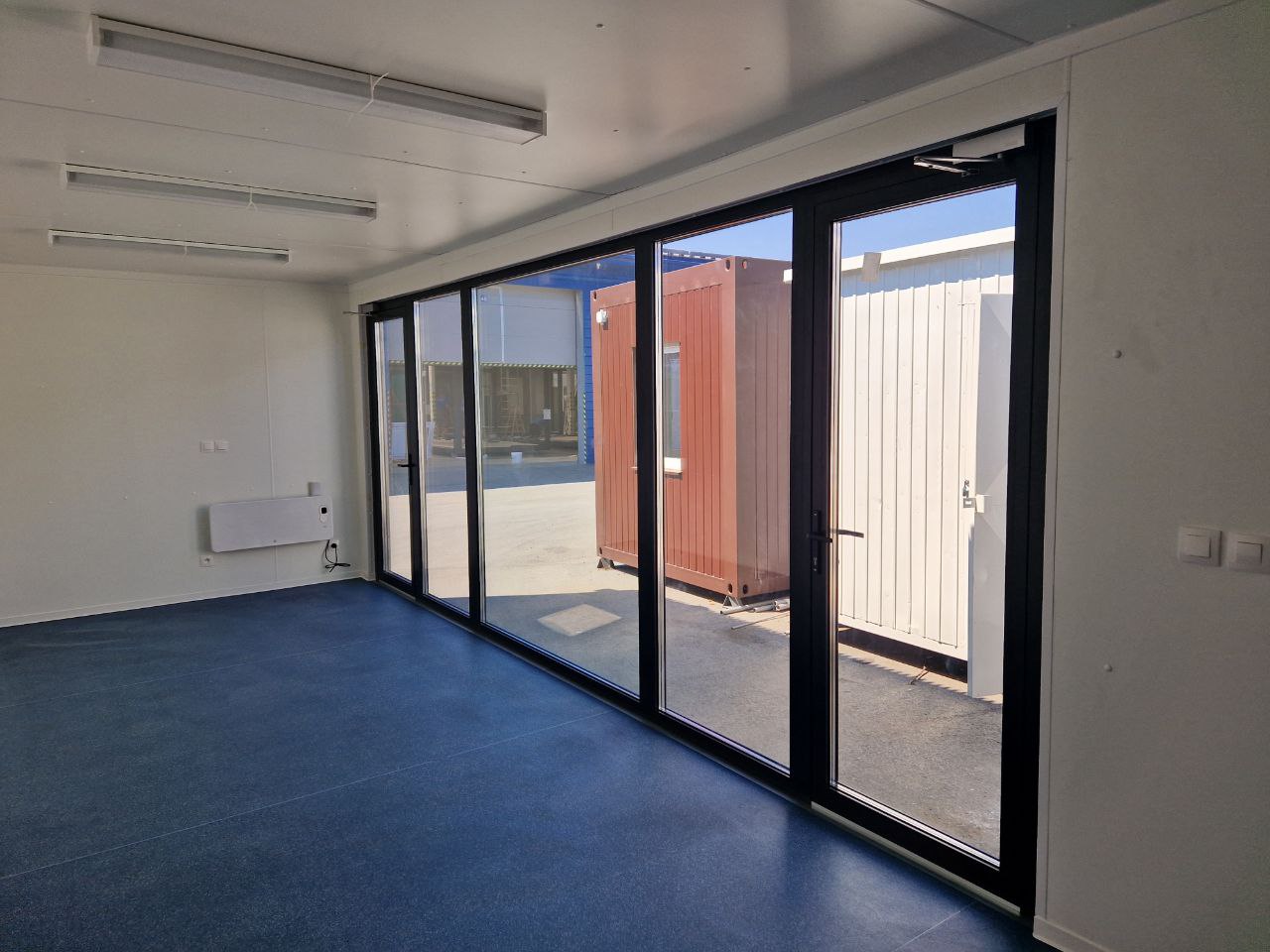

Materiály a vybavenie
Možnosti fasád, vnútorných povrchov, okien, dverí, sanity a technického vybavenia podľa typu prevádzky.
- fasády, podlahy a interiérové obklady
- okná, dvere a veľké presklenia
- elektroinštalácia, voda a kanalizácia
- sanitárne a bezbariérové vybavenie
- kúrenie, klimatizácia a rekuperácia
Z čoho sa skladá modulárna budova
Každý modul má vlastný oceľový rám, podlahu, steny a strechu. Po spojení modulov vznikne jedna funkčná budova. Skladby jednotlivých častí upravujeme podľa účelu, požadovaného komfortu a vybavenia.

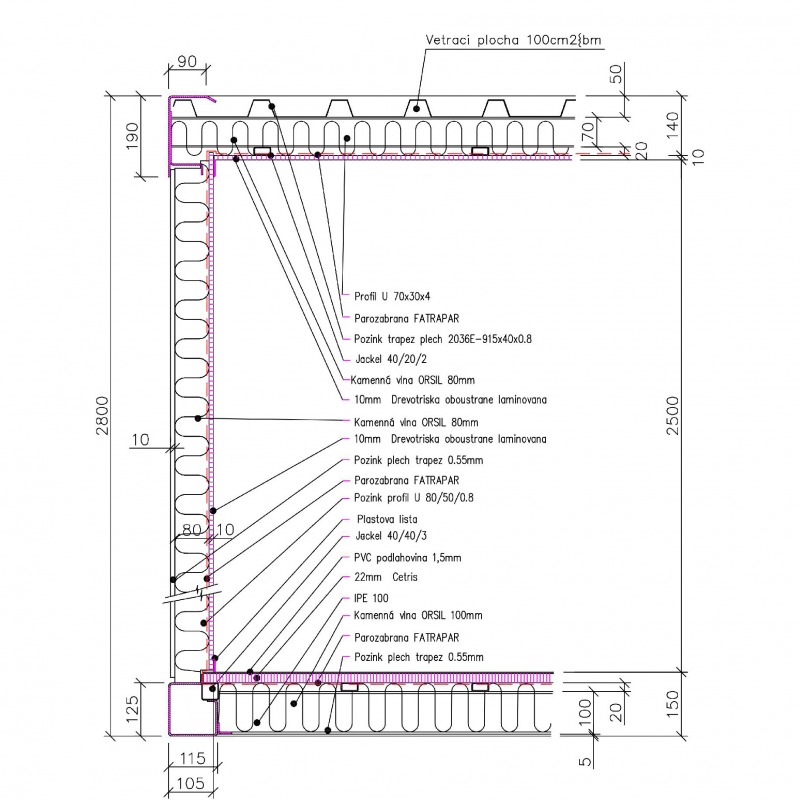

Podrobná konštrukcia modulu
Miesto pre výkres oceľového rámu

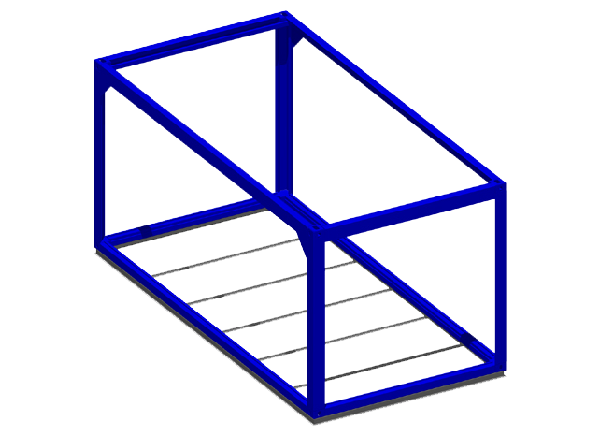

Oceľový nosný rám
Samonosný rám prenáša zaťaženie a umožňuje prepravu aj montáž hotového modulu. Oceľové profily vlastného riešenia RIKOSTAV majú pri hlavných častiach orientačne 3 až 5 mm podľa statiky a počtu podlaží. Povrch chráni antikorózny základný náter a vrchná polyuretánová farba v odtieni RAL.
Miesto pre výkres skladby podlahy
Podlaha podľa spôsobu používania
Bežná podlaha obsahuje spodný pozinkovaný plech, minerálnu vlnu, parozábranu, 18 mm preglejku a finálnu krytinu. Do kúpeľní a sanitárnych priestorov používame najmä 20 mm Cetris dosku. Pre školy, domy alebo akusticky náročnejšie priestory je možné doplniť pevnejšiu suchú skladbu.
Miesto pre výkres skladby steny

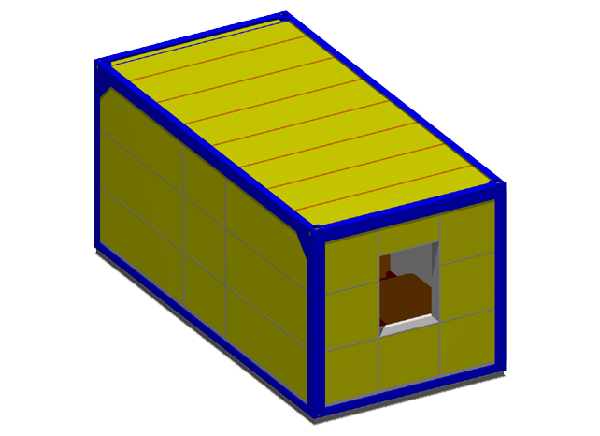

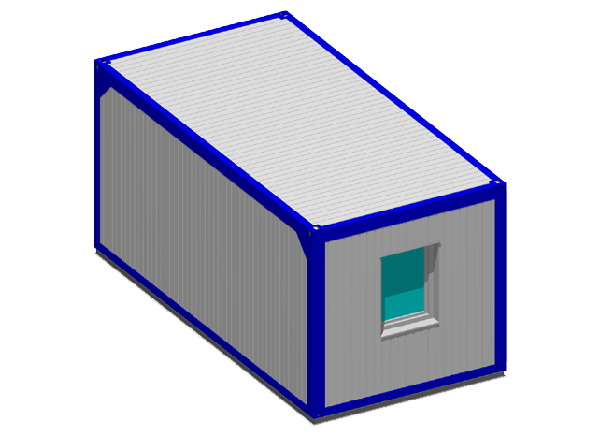

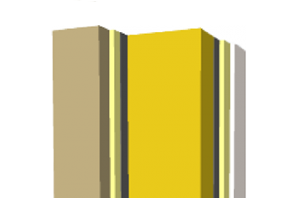

Obvodové a vnútorné steny
Štandardná obvodová stena pozostáva z lakoplastovaného plechu T8, paropriepustnej fólie, minerálnej vlny, parozábrany a 10 mm vnútorného obkladu. Alternatívou sú PUR/PIR panely alebo architektonická fasáda. Bežná vnútorná priečka má približne 70 mm.
Miesto pre výkres skladby strechy
Strop a strecha
Štandard tvorí strešný plech T35, paropriepustná fólia, minerálna vlna, parozábrana a vnútorný stropný obklad. Bežná izolácia má 100 mm a podľa požiadaviek ju možno zvýšiť až približne na 250 mm. Hrubšia skladba ovplyvní svetlú výšku interiéru.
Miesto pre výkres odvodnenia strechy

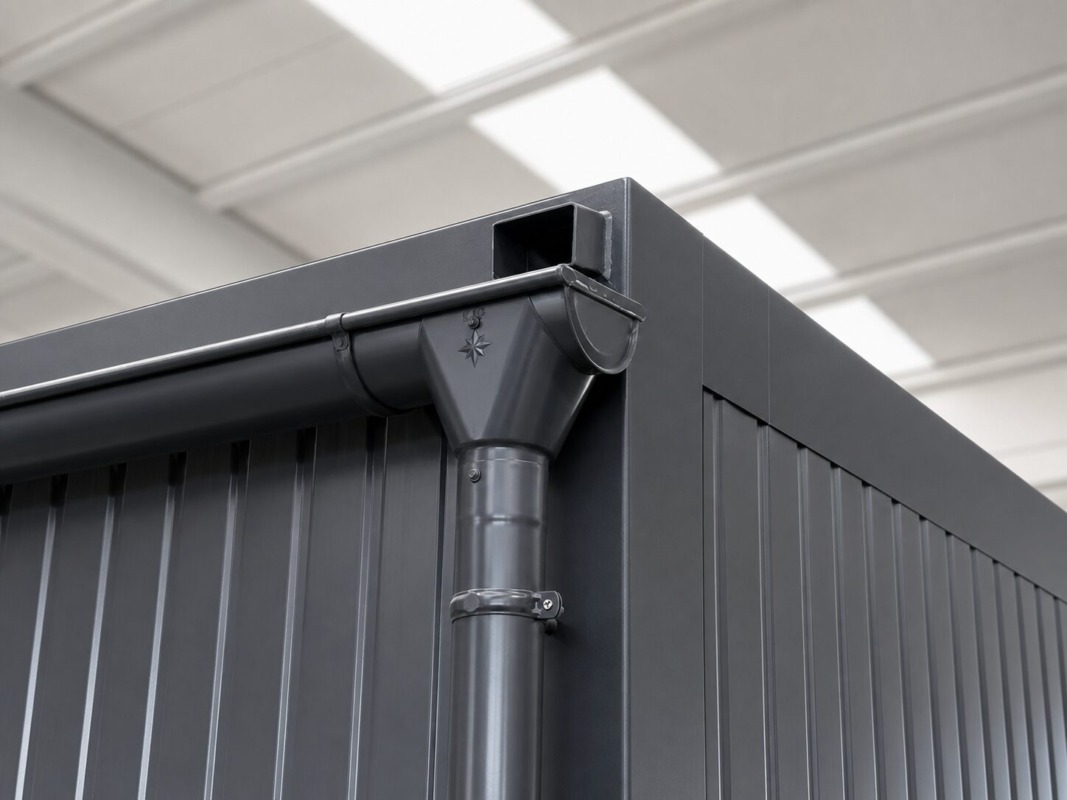

Odvod dažďovej vody
Pri štandardnom module môže byť ríňa integrovaná v ráme a voda odteká zvodmi v nohách pod modul. Pri zostavách odporúčame podľa projektu chrliče s vonkajšími odkvapovými žľabmi, jednostranný spád alebo samostatnú strechu. Terén musí vždy odviesť vodu mimo základov a priestoru pod stavbou.
Miesto pre výkres technických inštalácií
Technické inštalácie a vybavenie
Modul môže mať pripravenú elektroinštaláciu, vodu, kanalizáciu, sanitu, ohrev vody, kúrenie, klimatizáciu aj vetranie. Rozsah sa určuje pred výrobou. Pri bežnej skladanej stene sa vedenia dajú skryť; pri PUR/PIR paneloch sa vedú viditeľne v inštalačných kanáloch.
Čo nám poslať, aby sme vedeli navrhnúť riešenie
Na prvú konzultáciu nepotrebujete poznať presné technické parametre modulov. Stačia nám základné informácie o vašom zámere. Podľa nich navrhneme vhodné rozmery, počet modulov, skladby a vybavenie.
Základné podklady k dopytu
- Účel budovy – napríklad kancelária, chata, rodinný dom, škola, ubytovanie alebo prevádzka
- Jednoduchý náčrt – približná dispozícia a rozmery; ideálny je projekt alebo pôdorys od projektanta
- Miesto dodania – obec, mesto a štát, kde sa bude stavba montovať
- Požadovaný termín – kedy potrebujete mať moduly dodané alebo stavbu pripravenú na používanie
Detailné podklady poskytujeme podľa konkrétneho projektu
Výrobné výkresy, podrobné skladby, statické podklady a detaily spojov neposkytujeme ako všeobecný verejný download. Pošleme vám správny rozsah dokumentácie podľa typu a lokality pripravovanej stavby.
Dostupné podklady na vyžiadanie
- rozmery a projektové limity modulov
- skladby podlahy, stien a strechy
- požiadavky na základy a montáž
- detaily spojov a technických napojení
- statické a požiarne podklady podľa projektu
