Oceľový systém navrhnutý pre malé aj veľké budovy
Jeden modul je samostatná priestorová stavebná jednotka. Spájaním modulov vedľa seba, za sebou alebo nad sebou vznikne plnohodnotná budova s požadovanou dispozíciou, vybavením a vzhľadom.
Rozmer budovy neurčuje rozmer jedného modulu
Veľká budova sa rozdelí na viac samostatných oceľových modulov. Tie sa vyrobia v hale, dopravia na pripravené základy a na mieste sa spoja do jedného celku. Vďaka tomu možno vytvoriť prakticky ľubovoľný pôdorys.
Rozdelenie budovy na moduly navrhujeme podľa dispozície, statiky, dopravy, prístupu na pozemok a spôsobu montáže. Najlepšie riešenie vzniká vtedy, keď sa modulový raster zohľadní už pri príprave projektu.
Od ľahko prepraviteľného modulu po atypické riešenie
Moduly vyrábame na mieru. Väčší rozmer môže zjednodušiť dispozíciu, menší rozmer je zvyčajne jednoduchší a výhodnejší na dopravu a montáž.
Praktický rozmer, ktorý sa jednoducho prepravuje a osádza. Vhodný pre samostatné moduly aj väčšie zostavy.
Rozmer s dostupnými statickými podkladmi. Väčšia šírka už ovplyvňuje spôsob a cenu dopravy.
Maximálny rozmer jedného modulu. Vyžaduje individuálne posúdenie výroby, nadrozmernej dopravy, manipulácie a statiky.
Pre návrh je dôležitý výsledok: Najväčší možný modul nemusí byť najvýhodnejší. Často je praktickejšie rozdeliť budovu na menšie moduly, ktoré sa jednoduchšie vyrábajú, prepravujú a montujú.

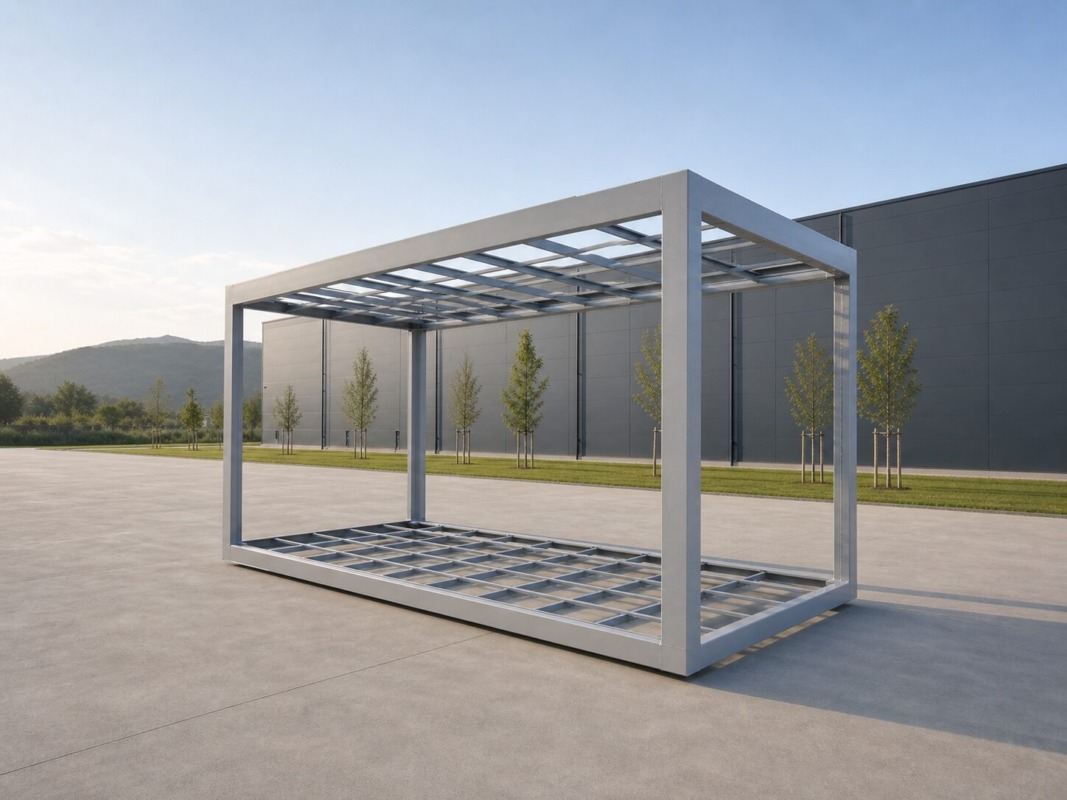

Miesto pre technický výkres oceľového rámu
Samonosný oceľový rám
Rám prenáša zaťaženie, drží podlahu, steny a strechu a umožňuje bezpečnú manipuláciu s hotovým modulom počas dopravy a montáže.
Ako je riešená podlaha, stena a strecha
Nižšie uvádzame bežné skladby. Pri každom projekte ich vieme upraviť podľa spôsobu používania, požadovanej izolácie, vlhkosti, akustiky, požiarnej bezpečnosti a finálneho vzhľadu.
Miesto pre technický rez podlahou
Štandardná podlaha
Bežné riešenie pre kancelárie, obytné a prevádzkové moduly. Skladba je uvedená zdola nahor.
- pozinkovaný ochranný plech 0,5 mm
- minerálna vlna, štandardne minimálne 100 mm
- parozábrana
- nosná preglejka 18 mm alebo cementotriesková doska Cetris 20 mm pre vlhké prostredie
- finálna krytina, štandardne PVC 2,5 mm
Miesto pre technický rez obvodovou stenou
Štandardná obvodová stena
Skladaná stena umožňuje viesť inštalácie v konštrukcii a meniť izoláciu, vnútorný obklad aj fasádu. Skladba je uvedená zvonku dovnútra.
- lakoplastovaný plech T8 s hrúbkou 0,55 mm alebo iná fasáda
- paropriepustná fólia
- minerálna vlna v pozinkovanom rastri, štandardne 100 mm
- parozábrana
- vnútorný obklad, štandardne laminovaná DTD 10 mm
Miesto pre technický rez strechou a stropom
Štandardný strop a strecha
Strešná skladba chráni modul, tepelne oddeľuje interiér a odvádza vodu. Skladba je uvedená zhora nadol.
- pozinkovaný alebo lakovaný strešný plech T35
- paropriepustná fólia
- minerálna vlna, štandardne 100 mm
- parozábrana
- vnútorný stropný obklad podľa účelu priestoru
Prémiové skladby pre rodinné domy, školy a administratívne budovy
Pri objektoch s vyššími nárokmi na pevnosť, akustiku, tepelnú ochranu a požiarnu odolnosť dopĺňame štandardnú konštrukciu o ďalšie vrstvy. Presná skladba sa vždy prispôsobí projektu a požadovaným parametrom budovy.

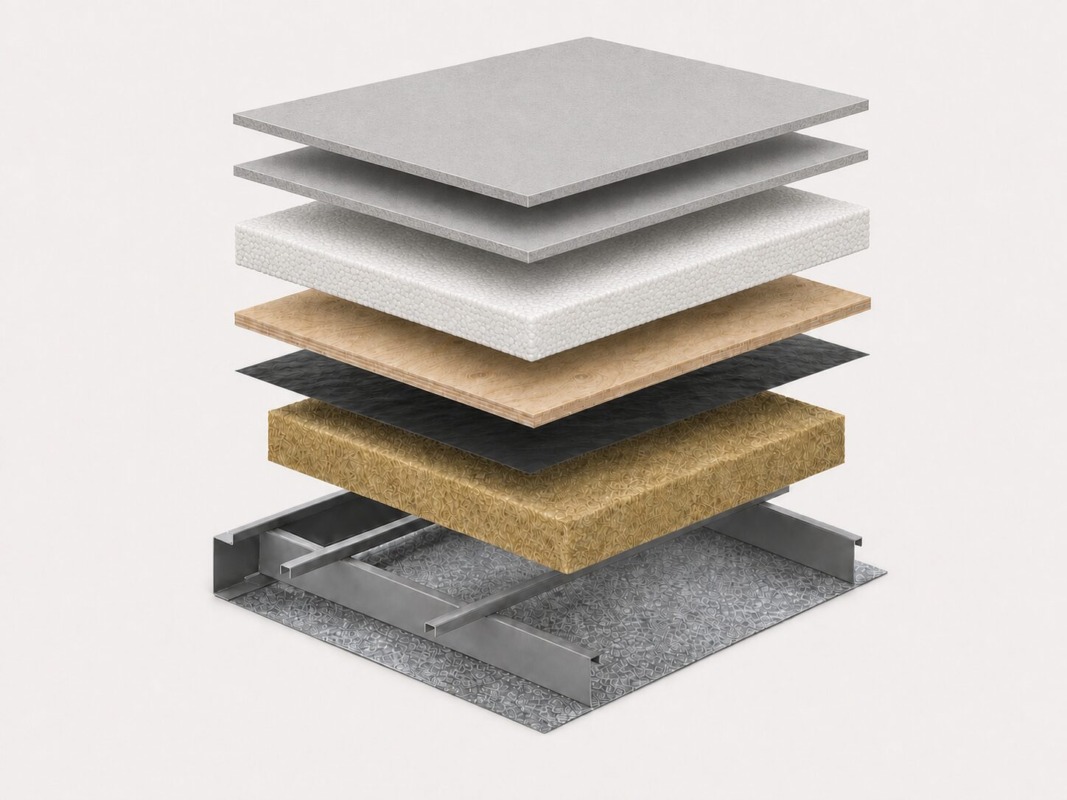

Miesto pre technický rez prémiovou podlahou
Podlaha s vyššou pevnosťou a izoláciou
Riešenie pre rodinné domy, školy, administratívne budovy a priestory s vyššími nárokmi na akustický a tepelný komfort. Skladba je uvedená zdola nahor.
- pozinkovaný ochranný plech
- minerálna vlna v nosnom ráme podlahy
- parozábrana
- nosná preglejka
- tepelná izolácia EPS 20–40 mm
- dve vrstvy dosiek RigiStabil, každá s hrúbkou 12,5 mm
- finálna podlahová krytina podľa účelu miestnosti

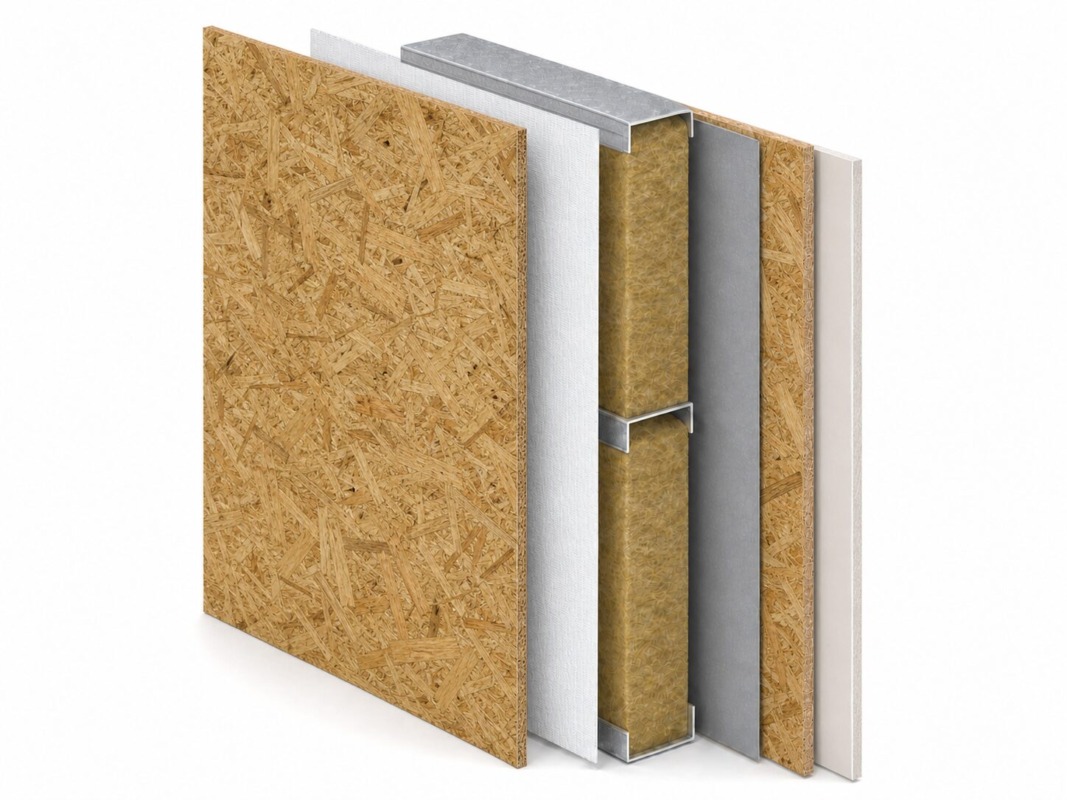

Miesto pre technický rez prémiovou obvodovou stenou
Obvodová stena so zateplením na stavbe
Skladba spája pevný opláštený modul s vonkajším zatepľovacím systémom zhotoveným po montáži budovy. Skladba je uvedená zvonku dovnútra.
- vonkajšia fasáda s dodatočným zateplením z tvrdej minerálnej vlny 150 mm alebo EPS, realizovaná po montáži na stavbe
- OSB doska 12 mm ako súčasť opláštenia modulu
- paropriepustná fólia
- minerálna vlna 150 mm v nosnom rastri modulu
- parozábrana
- vnútorný obklad: OSB doska 12 mm na spevnenie steny a sadrokartónová doska 12,5 mm, alebo dve vrstvy sadrokartónu bez OSB pri požadovanej požiarnej odolnosti EI30
Miesto pre technický rez prémiovým stropom a strechou
Strop s dodatočnou strechou
Riešenie pre trvalé budovy kombinuje zosilnený vnútorný obklad stropu s dodatočnou strechou z drevených väzníkov. Skladba je uvedená zvonku smerom do interiéru.
- strešná krytina podľa projektu
- samostatná dodatočná strecha z drevených väzníkov, montovaná po osadení modulov
- dodatočná voľne uložená minerálna vlna nad stropom modulov
- minerálna vlna v konštrukcii stropu modulu
- parozábrana
- vnútorný obklad: OSB doska 12 mm na spevnenie a sadrokartónová doska 12,5 mm, alebo dve vrstvy sadrokartónu bez OSB pri požadovanej požiarnej odolnosti EI30
Štyri možnosti odvodu dažďovej vody
Výber závisí od veľkosti zostavy, spôsobu používania, požadovanej údržby, vzhľadu a toho, či sa bude budova v budúcnosti premiestňovať.

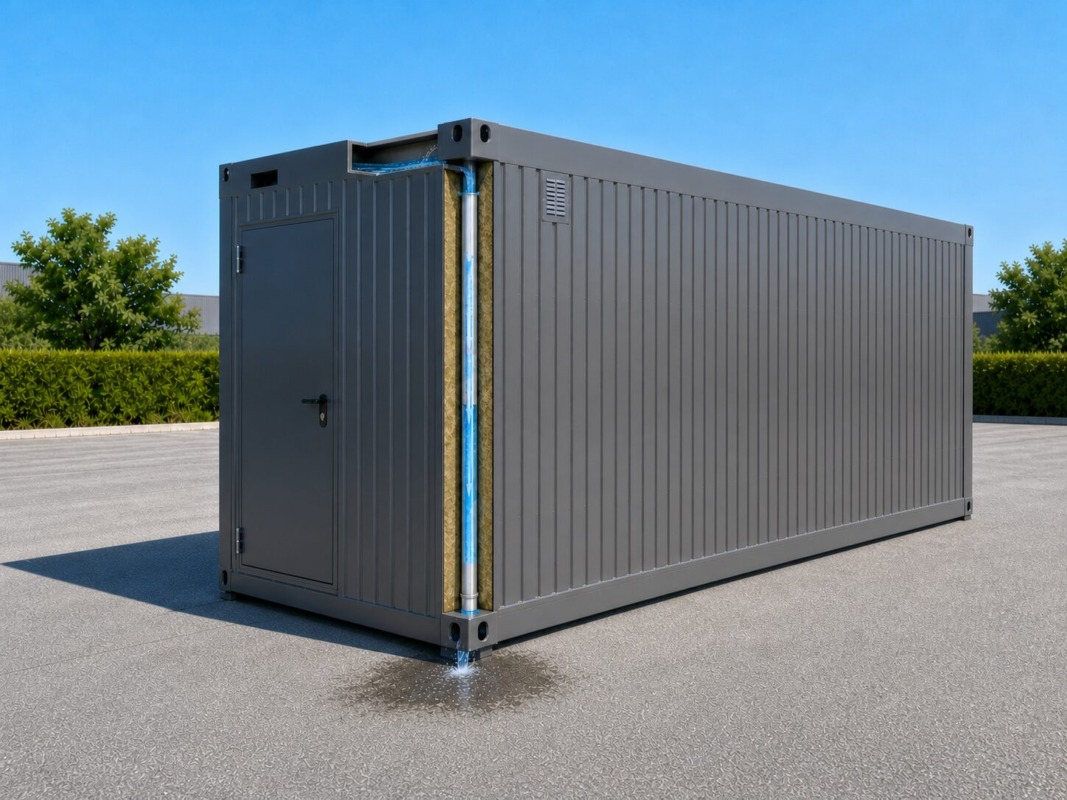

Miesto pre fotografiu integrovaného odvodnenia
Integrovaná ríňa v ráme
Voda odteká zvodmi vedenými v nohách modulu pod stavbu. Ide o štandardné riešenie pre jednoduché moduly a menšie zostavy. Terén musí odviesť vodu mimo základov.

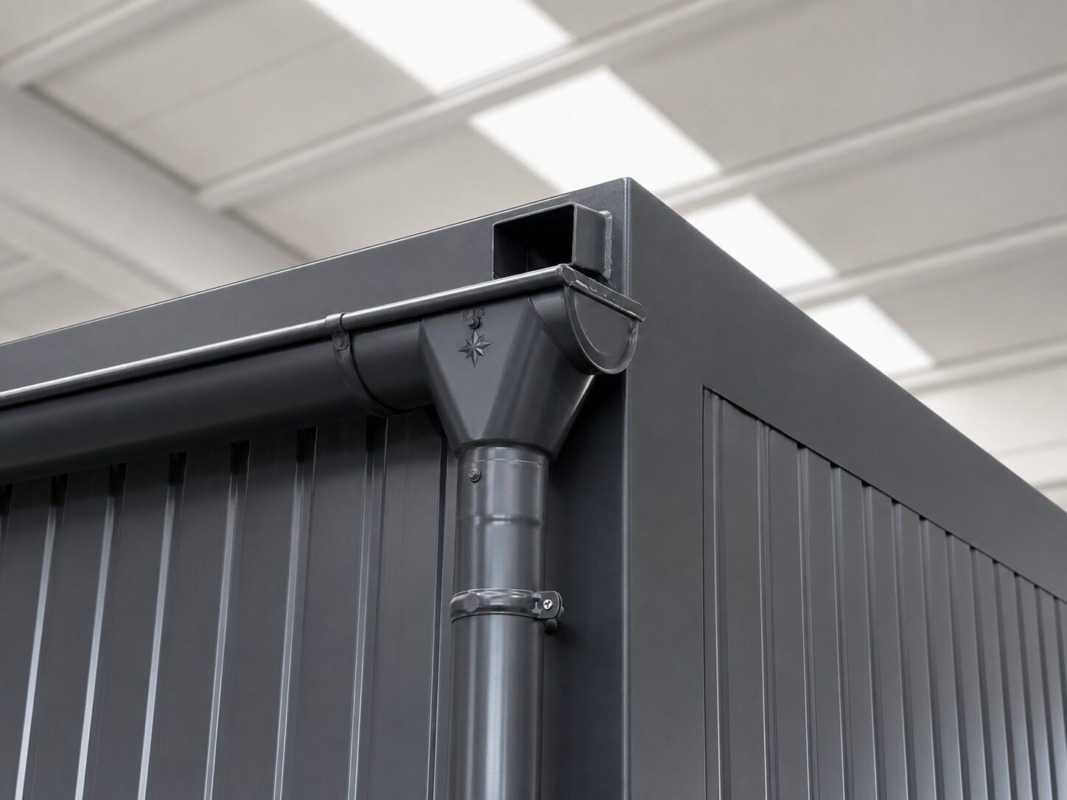

Miesto pre fotografiu chrličov a vonkajších rín
Chrliče a vonkajšie ríny
Každý modul má štyri chrliče, ktoré vedú vodu do vonkajších žľabov. Riešenie je ľahšie kontrolovateľné a čistiteľné, preto je vhodné aj pre väčšie zostavy.

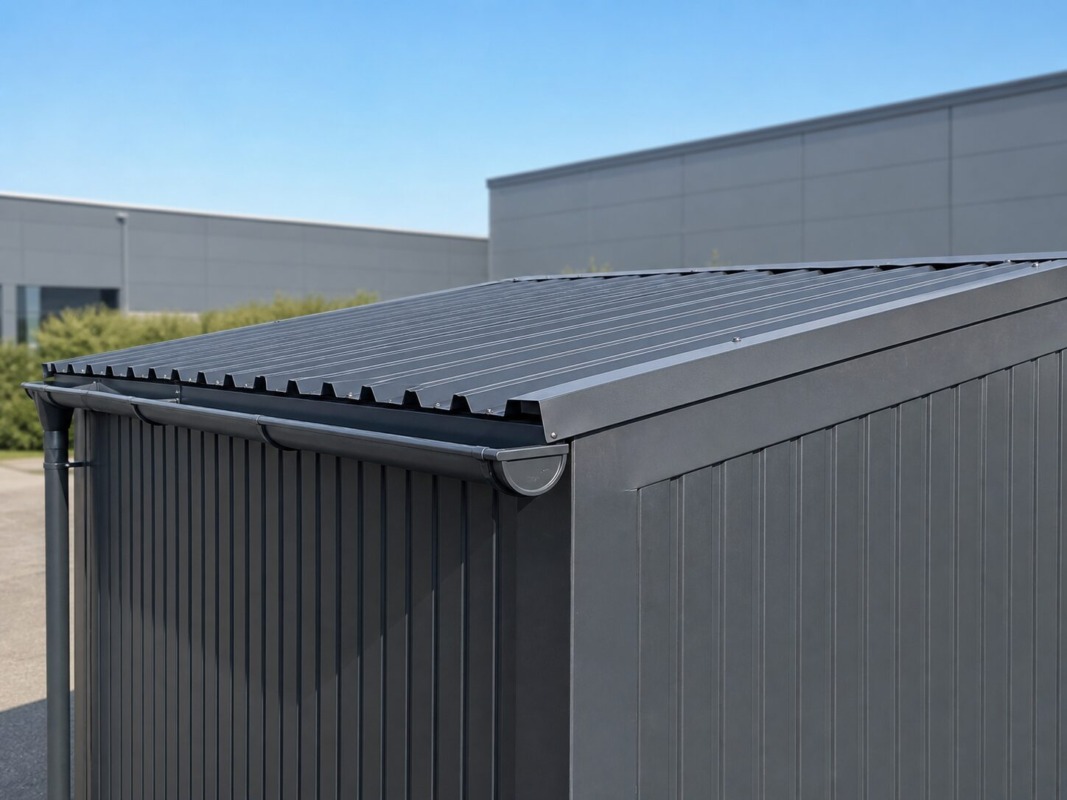

Miesto pre fotografiu jednostranného spádu strechy
Spád strechy na jednu stranu
Voda smeruje k jednej vonkajšej rímse a zvodu. Je to prehľadné a servisovateľné riešenie vhodné najmä pri väčšej strešnej ploche.

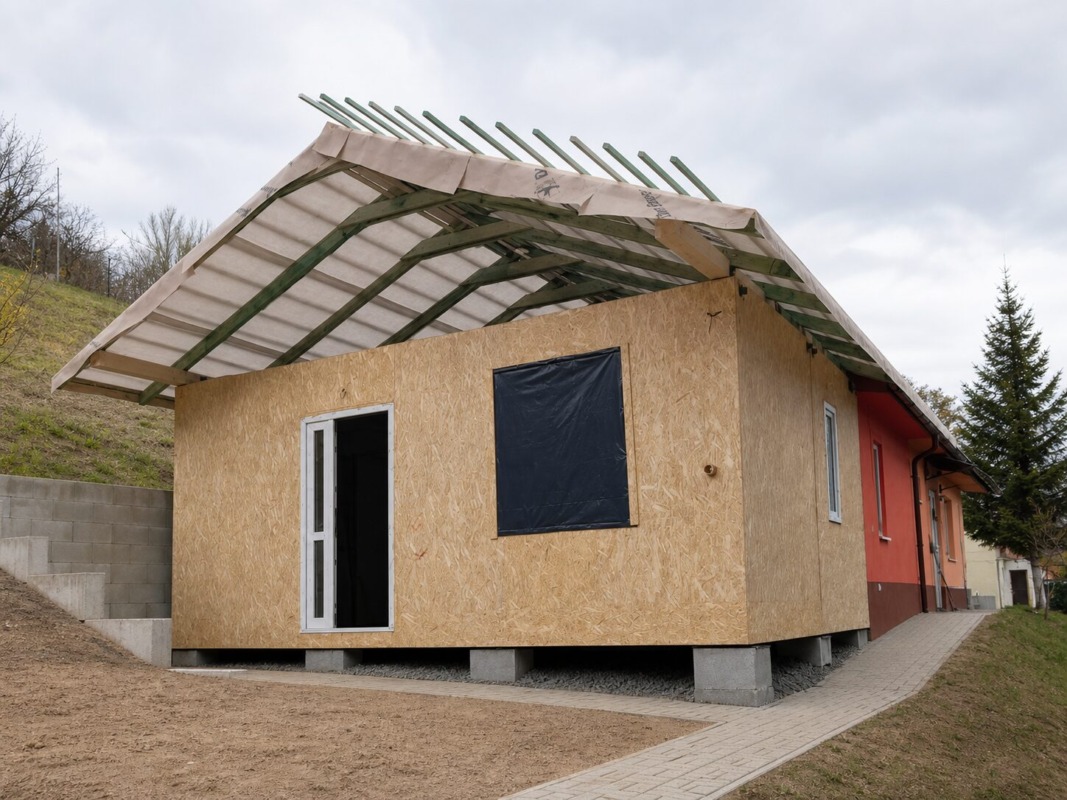

Miesto pre fotografiu dodatočnej strechy
Samostatná dodatočná strecha
Pultová, sedlová alebo valbová strecha z drevených väzníkov sa montuje po osadení modulov. Odporúčame ju pre rodinné domy, školy a väčšie dlhodobé budovy.
Otvory, presklenia a viac podlaží treba navrhnúť vopred
Oceľový rám umožňuje rôzne dispozičné riešenia. Čím väčší je otvor alebo zaťaženie, tým dôležitejšie je zahrnúť ho do návrhu ešte pred výrobou.
Okná a veľké presklenia
Rozmery otvorov prispôsobujeme projektu. Väčšie presklenia a atypické otvory vyžadujú výstuhy oceľového rámu.
Dvoj- a trojpodlažné budovy
Rámy sa zosilňujú už počas výroby. Pri troch podlažiach má najväčšie zaťaženie spodný modul, preto sa navrhuje individuálne.
Budúce rozšírenie
Budovu možno doplniť ďalšími modulmi. Najjednoduchšie je pripraviť statiku, základy, strechu, fasádu a rozvody na rozšírenie už v prvom projekte.
Konštrukcia sa prispôsobuje konkrétnemu používaniu
Na začiatku nepotrebujete poznať všetky technické vrstvy. Potrebujeme však vedieť, čo chcete postaviť a ako sa bude budova používať. Na základe toho odporučíme vhodné rozmery, rozdelenie na moduly a potrebné skladby.
Potrebujete navrhnúť konkrétnu modulárnu budovu?
Pošlite nám účel budovy, náčrt alebo projekt, miesto dodania a požadovaný termín. Posúdime vhodné rozmery modulov a pripravíme technický návrh riešenia.
Pre architektov a projektantov
- rozmerové a statické podklady,
- detailné skladby konštrukcií,
- požiadavky na základy a montáž,
- detaily spojov a technických napojení.
